Perbandingan kinerja antara katup gerbang kuningan dan jenis katup lainnya: analisis keuntungan dan kerugian

Perkenalan

Seleksi katup sangat penting dalam sistem fluida, dengan masing -masing jenis menawarkan profil kinerja yang berbeda. Katup gerbang kuningan, katup dunia, katup bola, dan katup kupu -kupu mendominasi aplikasi industri dan komersial, masing -masing dioptimalkan untuk kebutuhan operasional tertentu. Analisis ini secara sistematis membandingkan katup gerbang kuningan dengan jenis katup utama lainnya, mengevaluasi bahan, kinerja penyegelan, karakteristik aliran, kemampuan penanganan tekanan, dan kesesuaian aplikasi. Dengan memahami keunggulan dan keterbatasan komparatif mereka, insinyur dapat membuat keputusan berdasarkan informasi untuk memaksimalkan efisiensi dan keandalan sistem.

Sifat material dan resistensi korosi

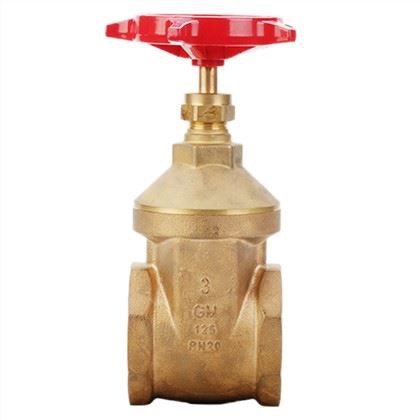

Katup gerbang kuningan

Komposisi paduan: Terutama paduan tembaga-seng (misalnya, C36000, C89833), dengan tambahan seperti aluminium atau timah untuk sifat yang ditingkatkan.

Resistensi korosi:

Air minum: sangat baik (laju korosi<0.01 mm/year in hard water).

Air laut: sedang; Kelas Aluminium-Brass (C68700) meningkatkan resistensi tetapi membutuhkan pelapis untuk penggunaan jangka panjang.

Bahan Kimia: Terbatas; rentan terhadap dezincification dalam media asam atau alkali.

Kisaran suhu: -20 derajat hingga 180 derajat, dengan paduan bebas timbal memanjang hingga 200 derajat.

Katup bola (baja tahan karat/plastik)

Bahan: 316SS, PVC, CPVC, PTFE.

Resistensi korosi:

Stainless Steel: Superior dalam air laut dan bahan kimia (laju korosi<0.005 mm/year).

Plastik: Sangat baik dalam asam/alkalis (PVC yang cocok untuk pH 2-12).

Batas suhu:

316SS: -196 derajat hingga 450 derajat; Ptfe-lined: -200 derajat hingga 260 derajat.

Katup globe (besi cor/stainless steel)

Bahan: Besi cor, besi ulet, 316SS.

Resistensi korosi:

Besi cor: sedang dalam air, miskin dalam bahan kimia; membutuhkan pelapis.

Stainless Steel: Bagus di sebagian besar media, tetapi celah korosi yang dimungkinkan dalam klorida.

Kisaran suhu: -40 derajat ke 425 derajat (stainless steel).

Katup kupu -kupu (besi ulet/perunggu aluminium)

Bahan: Besi ulet, perunggu aluminium, stainless steel.

Resistensi korosi:

Perunggu Aluminium: Baik di Air Laut (Laju Korosi<0.01 mm/year).

Besi ulet: Membutuhkan lapisan epoksi untuk sistem air.

Kisaran suhu: -20 derajat hingga 150 derajat (standar); Hingga 300 derajat dengan segel khusus.

Kontrol kinerja dan kebocoran menyegel

Katup gerbang kuningan

Mekanisme penyegelan: Gerbang wedge terhadap kursi logam atau tangguh.

Tingkat kebocoran:

Metal-to-Metal: Kurang dari atau sama dengan 0. 01 × dn ​​mm/mnt (API 598); Kursi PTFE: Kurang dari atau sama dengan 5 × 10⁻⁹ MBAR · L/S.

Keuntungan:

Penyegelan dua arah, cocok untuk mengubah arah aliran.

Kebocoran minimal dalam posisi tertutup penuh.

Batasan:

Pembukaan parsial meningkatkan keausan kursi; tidak ideal untuk pelambatan.

Katup bola

Mekanisme penyegelan: Bola melawan PTFE atau kursi logam.

Tingkat kebocoran:

Kursi PTFE: Hampir nol (ketat gelembung); Kursi logam: Kurang dari atau sama dengan 0. 01 × dn ​​mm/mnt.

Keuntungan:

Operasi 90 derajat, shut-off cepat; penyegelan yang sangat baik di posisi apa pun.

Batasan:

Torsi yang lebih tinggi diperlukan untuk ukuran besar; Pakaian kursi di media abrasif.

Katup globe

Mekanisme penyegelan: Disk terhadap cincin kursi.

Tingkat kebocoran:

Metal-to-Metal: Kurang dari atau sama dengan 0. 1 × dn ​​mm/mnt; Kursi lembut: ketat gelembung.

Keuntungan:

Kemampuan pelambatan yang unggul karena desain steker.

Batasan:

Aliran searah; Penurunan tekanan yang lebih tinggi dari katup gerbang.

Katup kupu -kupu

Mekanisme penyegelan: Disk terhadap kursi elastomer atau logam.

Tingkat kebocoran:

Kursi elastomer: kurang dari atau sama dengan {{0}}. 1% dari aliran pengenal; Kursi logam: Kurang dari atau sama dengan aliran 0,5%.

Keuntungan:

Operasi torsi rendah, ideal untuk diameter besar.

Batasan:

Tidak cocok untuk aplikasi bertekanan tinggi; Degradasi kursi dalam suhu tinggi.

Karakteristik aliran dan penurunan tekanan

Katup gerbang kuningan

Profil aliran:

Desain port penuh: turbulensi minimal, nilai CV ~ 1.2 × dn ​​(untuk dn100, cv =120).

Penurunan tekanan:

Sepenuhnya terbuka: Δp ~ 0. 05 bar pada 10 m/s aliran (dn100).

Kesesuaian:

Ideal untuk kontrol on-off dalam sistem turbulensi rendah.

Kekurangan:

Pembukaan parsial menyebabkan aliran berkecepatan tinggi, erosi percepatan.

Katup bola

Profil aliran:

Bor lengkap: cv ~ 1.3 × dn ​​(dn1 0 0, cv =130); Bore yang dikurangi: CV ~ 0,8 × dn.

Penurunan tekanan:

Sepenuhnya terbuka: Δp ~ 0. 06 bar (dn100, 10 m/s).

Keuntungan:

Gangguan aliran minimal; Cocok untuk aplikasi berkecepatan tinggi.

Catatan:

Mengurangi desain lubang meningkatkan penurunan tekanan sebesar 30%.

Katup globe

Profil aliran:

Jalur Bertali: CV ~ 0. 6 × DN (DN100, CV =60).

Penurunan tekanan:

Sepenuhnya terbuka: Δp ~ 0. 2 bar (dn100, 10 m/s).

Keuntungan:

Penurunan tekanan tinggi berguna untuk regulasi aliran.

Keterbatasan:

5 × Penurunan tekanan yang lebih tinggi dari katup gerbang, meningkatkan biaya pemompaan.

Katup kupu -kupu

Profil aliran:

Resistensi rendah: cv ~ 2. 0 × dn ​​(dn100, cv =200).

Penurunan tekanan:

Sepenuhnya terbuka: Δp ~ 0. 03 bar (dn100, 10 m/s).

Keuntungan:

Efisiensi aliran terbaik untuk diameter besar; kehilangan tekanan rendah.

Peringatan:

Turbulensi pada pembukaan parsial (40-60%) meningkatkan kebisingan dan keausan.

Penanganan tekanan dan suhu

Katup gerbang kuningan

Peringkat tekanan:

Pn 10- pn25 (10-25 bar); Class 125- class 300 (125-300 psi).

Batas suhu:

-20 derajat hingga 180 derajat (standar); Hingga 220 derajat dengan paduan khusus (C89833).

Catatan Aplikasi:

Tidak cocok untuk uap di atas 180 derajat karena volatilitas seng.

Katup bola

Peringkat tekanan:

Hingga PN40 (40 bar); Kelas 600 (600 psi) dalam stainless steel.

Kisaran suhu:

-200 derajat hingga 450 derajat (316SS dengan kursi ptfe: -200 derajat hingga 260 derajat).

Kekuatan:

Amplop suhu tekanan lebar; Ideal untuk cryogenics dan panas tinggi.

Katup globe

Peringkat tekanan:

Pn 16- pn40 (16-40 bar); Class 150- class 800 (150-800 psi).

Kemampuan suhu:

-40 derajat hingga 425 derajat (stainless steel); Hingga 550 derajat dengan baja paduan.

Menggunakan kasus:

Sistem uap bertekanan tinggi; Pemrosesan Kimia.

Katup kupu -kupu

Peringkat tekanan:

Pn 10- pn16 (10-16 bar); Terbatas untuk aplikasi bertekanan rendah.

Kisaran suhu:

-20 derajat hingga 150 derajat (kursi elastomer); Hingga 300 derajat dengan kursi logam.

Pembatasan:

Not suitable for pressures >16 bar or temperatures >300 derajat.

Skenario aplikasi dan analisis biaya

Sistem Air Perumahan/Komersial

Katup gerbang kuningan:

Ideal untuk saluran masuk air utama, pemanas air.

Biaya: \ (20- \) 50 untuk DN25, keterjangkauan mid-range.

Katup bola:

Populer untuk koneksi wastafel/faucet, shut-off cepat.

Biaya: \ (15- \) 40 untuk dn25, sedikit lebih murah dari katup gerbang.

Air industri dan air limbah

Katup gerbang kuningan:

Cocok untuk air korosi rendah, sistem HVAC.

Keterbatasan: Bukan untuk limbah dengan H₂s tinggi.

Katup kupu -kupu:

Lebih disukai untuk induk air berdiameter besar (dn 300+), tekanan rendah.

Biaya: \ (200- \) 500 untuk DN300, lebih hemat biaya daripada katup gerbang dalam ukuran besar.

Kimia dan Petrokimia

Katup bola (baja tahan karat):

Ideal untuk asam, alkali, dan hidrokarbon.

Biaya: \ (100- \) 300 untuk DN50, biaya awal yang lebih tinggi tetapi pemeliharaan yang lebih rendah.

Katup globe:

Digunakan untuk kontrol aliran yang tepat dalam reaktor kimia.

Biaya: \ (150- \) 400 untuk DN50, mahal tetapi perlu untuk pelambatan.

Marinir dan lepas pantai

Katup gerbang aluminium-brass:

Cocok untuk air laut dengan pelapis, penggunaan jangka pendek.

Biaya: \ (80- \) 150 untuk DN50, membutuhkan pemeliharaan rutin.

Katup bola stainless steel:

Lebih disukai untuk aplikasi air laut jangka panjang.

Biaya: \ (120- \) 250 untuk dn50, lebih tinggi tetapi umur lebih lama.

Tabel komparatif metrik kunci

Kesimpulan

Katup gerbang kuningan menawarkan kombinasi yang seimbang dari ketahanan korosi, keandalan penyegelan, dan efektivitas biaya, membuatnya ideal untuk pasokan air dan kontrol on-off secara umum. Sebaliknya, katup bola unggul dalam bahan kimia yang keras dan aplikasi bertekanan tinggi/suhu tinggi, sementara katup globe mendominasi dalam regulasi aliran. Katup kupu -kupu memberikan efisiensi aliran untuk diameter besar pada tekanan rendah. Insinyur harus menimbang faktor-faktor seperti kompatibilitas media, tuntutan suhu tekanan, dan biaya siklus hidup saat memilih katup. Katup gerbang kuningan tetap menjadi pilihan untuk sistem air perumahan dan komersial, sementara jenis lain yang lebih sesuai dengan lingkungan industri dan kelautan khusus. Ketika bahan dan desain berkembang, setiap jenis katup terus memperbaiki ceruk kinerjanya, memungkinkan desain sistem fluida yang dioptimalkan.
